Bridging and Switching

Summary

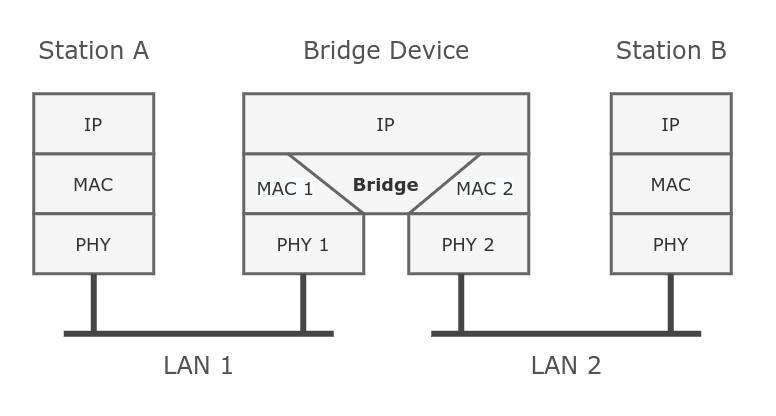

이더넷 유사 네트워크(이더넷, Ethernet over IP, IEEE 802.11의 AP 브리지 또는 브리지 모드, WDS, VLAN)는 MAC 브리지 기능을 사용하여 서로 연결될 수 있습니다. 브리지 기능은 서로 다른 LAN에 연결된 호스트를 단일 LAN에 연결된 것처럼 상호 연결할 수 있으며(EoIP를 사용하면 지리적으로 분산된 네트워크도 IP 네트워크 간 연결이 존재하는 경우 브리지될 수 있음), 이 경우 호스트들은 단일 LAN에 연결된 것처럼 작동합니다. 브리지은 투명하기 때문에 트레이서루트 목록에 나타나지 않으며, 브리지된 LAN에 연결된 호스트와 다른 LAN에 연결된 호스트를 구분할 수 있는 유틸리티는 없습니다. 그러나 LAN이 상호 연결된 방식에 따라 호스트 간의 지연 시간과 데이터 전송 속도가 달라질 수 있습니다.

복잡한 토폴로지에서 네트워크 루프가 발생할 수 있습니다(고의적이든 아니든). 특수한 처리 없이 루프는 네트워크가 정상적으로 작동하지 못하게 합니다. 이는 눈사태처럼 패킷이 급증하는 현상을 일으키기 때문입니다. 각 브리지는 루프를 방지하는 방법을 계산하는 알고리즘을 실행합니다. (R/M)STP는 브리지들이 서로 통신할 수 있도록 하여 루프가 없는 토폴로지를 협상할 수 있게 합니다. 루프를 형성할 수 있는 모든 대체 연결은 대기 상태로 전환되며, 주 연결이 실패할 경우 다른 연결이 그 자리를 대신할 수 있습니다. 이 알고리즘은 네트워크 토폴로지의 변경 사항에 대한 최신 정보를 모든 브리지에 전달하기 위해 구성 메시지(BPDU - Bridge Protocol Data Unit)를 주기적으로 교환합니다. (R/M)STP는 다른 브리지의 포트 차단 및 개방과 같은 네트워크 재구성 작업을 담당하는 루트 브리지를 선택합니다. 루트 브리지는 가장 낮은 브리지 ID를 가진 브리지입니다.

브리지 인터페이스 설정

여러 네트워크를 하나의 브리지로 결합하려면 브리지 인터페이스를 생성해야 합니다. 이후 원하는 모든 인터페이스를 해당 브리지의 포트를 설정해야 합니다. 기본적으로 브리지 MAC 주소는 브리지 포트 구성에 따라 자동으로 선택됩니다. 원하지 않는 MAC 주소 변경을 방지하려면 “auto-mac”을 비활성화하고 “admin-mac”을 사용하여 MAC 주소를 수동으로 지정하는 것이 권장됩니다.

하위 메뉴: /interface bridge

특정 속성을 변경하면 브리지의 모든 포트가 일시적으로 비활성화될 수 있습니다. 생산 환경에서 이러한 속성을 변경할 때는 모든 패킷이 일시적으로 드롭될 수 있으므로 반드시 고려해야 합니다. 이러한 속성에는 vlan-filtering, protocol-mode, igmp-snooping, fast-forward 등이 포함됩니다.

예시

L2 패킷을 전달하는 브리지 인터페이스를 추가하고 활성화하려면:

[admin@MikroTik] > interface bridge add
[admin@MikroTik] > interface bridge print
Flags: X - disabled, R - running
0 R name="bridge1" mtu=auto actual-mtu=1500 l2mtu=65535 arp=enabled arp-timeout=auto mac-address=5E:D2:42:95:56:7F protocol-mode=rstp fast-forward=yes
igmp-snooping=no auto-mac=yes ageing-time=5m priority=0x8000 max-message-age=20s forward-delay=15s transmit-hold-count=6 vlan-filtering=no
dhcp-snooping=no

브리지 모니터링

브리지 인터페이스의 현재 상태를 모니터링하려면 monitor 명령어를 사용합니다.

하위 메뉴: /interface bridge monitor

[admin@MikroTik] /interface/bridge monitor bridge1
                    state: enabled
      current-mac-address: 2C:C8:1B:FF:92:F4
                bridge-id: 0x1000.2C:C8:1B:FF:92:F4
              root-bridge: yes
           root-bridge-id: 0x1000.2C:C8:1B:FF:92:F4
  regional-root-bridge-id: 0x1000.2C:C8:1B:FF:92:F4
           root-path-cost: 0
                root-port: none
               port-count: 2
    designated-port-count: 2
        mst-config-digest: d2b171a8ad95f593c241fc33d419a88c
             fast-forward: no
         multicast-router: no
             igmp-querier: none
              mld-querier: none
        declared-vlan-ids: 1
      registered-vlan-ids: 1

스패닝 트리 프로토콜

RouterOS 브리지 인터페이스는 루프가 없고 중복된 토폴로지를 보장하기 위해 스패닝 트리 프로토콜을 실행할 수 있습니다. 소규모 네트워크에서 브리지 2개만 있는 경우 STP는 큰 이점을 제공하지 않지만, 대규모 네트워크에서는 적절히 구성된 STP가 매우 중요합니다. STP 관련 값을 기본값으로 두면 단일 브리지 고장 시 네트워크가 완전히 연결되지 않을 수 있습니다. 루프가 없고 중복된 토폴로지를 달성하려면 브리지 우선순위, 포트 경로 비용, 포트 우선순위를 적절히 설정해야 합니다.

RouterOS에서는 브리지 우선순위를 0에서 65535 사이의 임의의 값으로 설정할 수 있지만, IEEE 802.1W 표준은 브리지 우선순위가 4096 단위로 설정되어야 한다고 규정합니다. 이로 인해 해당 값을 지원하지 않는 장치 간 호환성 문제가 발생할 수 있습니다. 호환성 문제를 방지하려면 다음 우선순위만 사용하도록 권장됩니다: 0, 4096, 8192, 12288, 16384, 20480, 24576, 28672, 32768, 36864, 40960, 45056, 49152, 53248, 57344, 61440

STP에는 여러 변형이 있으며, 현재 RouterOS는 STP, RSTP, MSTP를 지원합니다. 필요에 따라 이 중 하나를 사용할 수 있으며, 일부 장치는 하드웨어 오프로딩을 통해 이러한 프로토콜 중 일부를 실행할 수 있습니다. 해당 장치가 이를 지원하는지에 대한 자세한 정보는 하드웨어 오프로딩 섹션에서 확인할 수 있습니다. STP는 구형이고 느린 프로토콜로 간주되며, 모든 네트워크 토폴로지에서 RSTP로 거의 완전히 대체되었습니다. RSTP는 STP와 하위 호환됩니다. VLAN에 의존하는 네트워크 토폴로지에서는 VLAN 인식 프로토콜이며 VLAN 그룹별 부하 분산 기능을 제공하는 MSTP를 사용하는 것이 권장됩니다. STP를 지원하는 네트워크를 설계할 때는 많은 고려 사항이 필요하며, 자세한 사례 연구는 Spanning Tree Protocol 기사에서 확인할 수 있습니다. RouterOS에서 protocol-mode 속성은 사용되는 STP 변형을 제어합니다.

RouterOS 브리지(RouterOS bridge)는 PVST 및 그 변형과 호환되지 않습니다. PVST BPDU(MAC 목적지 01:00:0C:CC:CC:CD)는 RouterOS 브리지에서 일반적인 멀티캐스트 패킷으로 처리됩니다. 간단히 말해, RouterOS 브리지/스위치 포워딩 논리를 거쳐 태그가 추가되거나 제거될 수 있습니다.

IEEE 802.1ad 표준에 따르면, IEEE 802.1Q를 준수하는 브리지에서 전송된 BPDU는 IEEE 802.1ad 브리지와 호환되지 않습니다. 이는 단일 Layer2 도메인 내 모든 브리지에서 동일한 브리지 VLAN 프로토콜을 사용해야 한다는 의미이며, 그렇지 않으면 (R/M)STP가 정상적으로 작동하지 않습니다.

포트별 STP

특정 상황에서 단일 또는 다중 포트에서 STP 기능을 제한하고 싶을 수 있습니다. 아래에는 다양한 사용 사례에 대한 예시가 있습니다.

기본 (R/M)STP 기능을 변경할 때는 STP 및 BPDU의 작동 원리를 이해했는지 확인하십시오. 잘못 구성된 (R/M)STP는 예상치 못한 동작을 유발할 수 있습니다.

엣지 포트 생성

브리지 포트를 에지 포트로 설정하면 BPDU를 전송하지 못하며 수신된 BPDU를 무시합니다:

/interface bridge
add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether1 edge=yes
add bridge=bridge1 interface=ether2

수신된 BPDU가 드롭

브리지 필터 또는 NAT 규칙은 STP/RSTP/MSTP가 활성화된 브리지에서 BPDU의 특수 처리로 인해 BPDU를 드롭할 수 없습니다. 그러나 일부 스위치 칩에서는 ACL 규칙을 사용하여 특정 포트에서 수신된 BPDU를 드롭할 수 있습니다:

CRS3xx에서:

/interface ethernet switch rule
add dst-mac-address=01:80:C2:00:00:00/FF:FF:FF:FF:FF:FF new-dst-ports="" ports=ether1 switch=switch1

CRS1xx/CRS2xx에서 액세스 제어 목록(ACL)을 지원하는 경우:

/interface ethernet switch acl
add action=drop mac-dst-address=01:80:C2:00:00:00 src-ports=ether1

이 예시에서는 ether1 인터페이스에서 수신된 모든 BPDU가 삭제됩니다.

수신된 BPDU를 특정 포트에서 삭제하려면 해당 포트가 연결된 인터페이스에서 BPDU가 전송되지 않도록 반드시 방지해야 합니다. 루트 브리지는 항상 BPDU를 전송하며, 정상적인 상황에서는 더 우수한 BPDU(브리지 ID가 더 낮은 브리지에서 전송된 BPDU)를 기다리지만, 루트 브리지에서 지정된 브리지로 전환할 때는 새로운 루트 포트를 일시적으로 비활성화해야 합니다. 한쪽에서만 BPDU를 차단한 경우, 포트가 계속해서 플랩(flap) 상태가 됩니다.

BPDU 가드 활성화

이 예시에서 ether1이 BPDU를 수신하면 포트가 차단되며, 수동으로 재활성화해야 합니다.

/interface bridge
add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether1 bpdu-guard=yes
add bridge=bridge1 interface=ether2

루트 가드 활성화

이 예시에서 ether1은 restricted-role=yes로 구성되었습니다.이 설정은 해당 포트가 CIST 또는 어떤 MSTI의 루트 포트가 되는 것을 방지합니다. 이는 해당 포트의 최상위 스패닝 트리 우선순위 벡터와 무관합니다. 이러한 포트는 대체 포트(폐기 상태)로 선택되며, 더 우수한 BPDU를 계속 수신하는 한 해당 상태를 유지합니다. 더 이상 우수한 루트 경로를 감지하지 않으면 자동으로 포워딩 상태로 전환됩니다. 네트워크 관리자는 이 설정을 활성화하여 외부 브리지의 영향으로부터 활성 스패닝 트리를 보호할 수 있습니다.

/interface bridge
add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether1 restricted-role=yes
add bridge=bridge1 interface=ether2
[admin@MikroTik] /interface/bridge/port monitor [find]
                  interface: ether1                   ether2
                     status: in-bridge                in-bridge
                    port-id: 0x80.1                   0x80.2
                       role: alternate-port           designated-port
                  edge-port: no                       yes
        edge-port-discovery: yes                      yes
        point-to-point-port: yes                      yes
               external-fdb: no                       no
               sending-rstp: yes                      yes
                   learning: no                       yes
                 forwarding: no                       yes
           actual-path-cost: 2000                     2000
    internal-root-path-cost: 2000
       designated-bridge-id: 0x7000.64:D1:54:C7:3A:6E
   designated-internal-cost: 0                        0
         designated-port-id: 0x80.1                   0x80.2
  designated-remaining-hops: 20                       20
                 tx-rx-bpdu: 2/363                    4/1049
        discard-transitions: 0                        0
        forward-transitions: 0                        0
                   tx-rx-tc: 0/2                      2/4
           topology-changes: 0                        1
       last-topology-change:                          34m53s
           multicast-router: no                       yes
           hw-offload-group: switch1                  switch1
          declared-vlan-ids:
        registered-vlan-ids:

브리지 설정

브리지 설정 메뉴에서는 모든 브리지 인터페이스의 특정 기능을 제어하고 글로벌 브리지 카운터를 모니터링할 수 있습니다.

하위 메뉴: /interface bridge settings

브리지에 의해 전달되는 트래픽에 Simple Queues 또는 글로벌 Queue Trees를 할당하려면 use-ip-firewall 속성을 활성화해야 합니다. 이 속성을 사용하지 않으면 브리지 트래픽은 postrouting 체인에 도달하지 않으며, Simple Queues 및 글로벌 Queue Trees는 postrouting 체인에서 작동합니다. 브리지에서 VLAN 또는 PPPoE 트래픽에 Simple Queues 또는 글로벌 Queue Trees를 할당하려면 해당 속성도 활성화해야 합니다.

포트 설정

포트 서브 메뉴는 특정 브리지에 인터페이스를 추가하는 데 사용됩니다.

서브 메뉴: /interface bridge port

/interface bridge port set [find interface=sfp28-1] !internal-path-cost

RouterOS는 브리지당 최대 1024개의 브리지드 인터페이스를 처리할 수 있습니다. 이 제한은 고정되어 있으며 변경할 수 없습니다. 브리지 포트로서 더 많은 인터페이스를 추가하려고 시도하면 예상치 못한 동작이 발생할 수 있습니다.

예시

이미 생성된 bridge1 인터페이스에 ether1과 ether2를 그룹화합니다.

[admin@MikroTik] /interface bridge port add bridge=bridge1 interface=ether1
[admin@MikroTik] /interface bridge port add bridge=bridge1 interface=ether2
[admin@MikroTik] /interface bridge port print
Flags: X - disabled, I - inactive, D - dynamic, H - hw-offload
 #     INTERFACE       BRIDGE       HW  PVID PRIORITY  PATH-COST INTERNAL-PATH-COST    HORIZON
 0     ether1          bridge1      yes  100     0x80         10                 10       none
 1     ether2          bridge1      yes  200     0x80         10                 10       none

인터페이스 목록

RouterOS v6.41부터 인터페이스 목록을 브리지 포트에 추가하고 정렬할 수 있습니다. 인터페이스 목록은 더 간단한 방화벽 규칙을 생성하는 데 유용합니다. 아래는 브리지에 인터페이스 목록을 추가하는 예시입니다:

/interface list
add name=LAN1
add name=LAN2
/interface list member
add interface=ether1 list=LAN1
add interface=ether2 list=LAN1
add interface=ether3 list=LAN2
add interface=ether4 list=LAN2
/interface bridge port
add bridge=bridge1 interface=LAN1
add bridge=bridge1 interface=LAN2

인터페이스 목록에서 브리지에 추가된 포트들은 동적 포트로서 표시됩니다:

[admin@MikroTik] /interface bridge port> pr
Flags: X - disabled, I - inactive, D - dynamic, H - hw-offload
 #     INTERFACE       BRIDGE       HW  PVID PRIORITY  PATH-COST INTERNAL-PATH-COST    HORIZON
 0     LAN1            bridge1      yes    1     0x80         10                 10       none
 1  D  ether1          bridge1      yes    1     0x80         10                 10       none
 2  D  ether2          bridge1      yes    1     0x80         10                 10       none
 3     LAN2            bridge1      yes    1     0x80         10                 10       none
 4  D  ether3          bridge1      yes    1     0x80         10                 10       none
 5  D  ether4          bridge1      yes    1     0x80         10                 10       none

목록이 표시되는 순서를 정렬하는 것도 가능합니다. 이는 move 명령어를 사용하여 수행할 수 있습니다. 다음은 인터페이스 목록을 정렬하는 예시입니다:

[admin@MikroTik] > /interface bridge port move 3 0
[admin@MikroTik] > /interface bridge port print
Flags: X - disabled, I - inactive, D - dynamic, H - hw-offload
 #     INTERFACE       BRIDGE       HW  PVID PRIORITY  PATH-COST INTERNAL-PATH-COST    HORIZON
 0     LAN2            bridge1      yes    1     0x80         10                 10       none
 1  D  ether3          bridge1      yes    1     0x80         10                 10       none
 2  D  ether4          bridge1      yes    1     0x80         10                 10       none
 3     LAN1            bridge1      yes    1     0x80         10                 10       none
 4  D  ether1          bridge1      yes    1     0x80         10                 10       none
 5  D  ether2          bridge1      yes    1     0x80         10                 10       none

VLAN 테이블의 인터페이스 목록

RouterOS 버전 7.17부터는 브리지 VLAN 테이블의 tagged 및 untagged 속성에 인터페이스 목록을 사용할 수 있습니다. 이 변경 사항은 각 브리지 VLAN 항목을 개별적으로 업데이트하는 대신 인터페이스 목록 멤버를 수정하는 것만으로 포트에 대한 VLAN 할당을 더 유연하게 할 수 있도록 합니다.

tagged 및 untagged 설정에 서로 다른 인터페이스 목록이 지정되어 있고, 인터페이스 멤버 간 중복이 있는 경우, untagged 목록이 우선 적용됩니다. 현재 인터페이스 구성은 current-tagged 및 current-untagged 속성을 사용하여 print 명령어로 확인할 수 있습니다.

아래는 기존 인터페이스 목록에 새로운 인터페이스를 추가한 예시입니다. 이 예시에서는 해당 메뉴의 설정을 직접 변경하지 않고도 브리지 포트 및 VLAN 테이블이 자동으로 업데이트되는 방식을 보여줍니다.

/interface list
add name=vlan10_untagged
add name=vlan20_untagged
add name=vlan_tagged
/interface list member
add interface=ether2 list=vlan10_untagged
add interface=ether3 list=vlan10_untagged
add interface=ether4 list=vlan20_untagged
add interface=sfp-sfpplus1 list=vlan_tagged
/interface bridge
add frame-types=admit-only-vlan-tagged name=bridge1 vlan-filtering=yes
/interface bridge port
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged interface=vlan10_untagged pvid=10
add bridge=bridge1 frame-types=admit-only-untagged-and-priority-tagged interface=vlan20_untagged pvid=20
add bridge=bridge1 frame-types=admit-only-vlan-tagged interface=vlan_tagged
/interface bridge vlan
add bridge=bridge1 tagged=vlan_tagged vlan-ids=10
add bridge=bridge1 tagged=vlan_tagged vlan-ids=20

[admin@MikroTik] /interface bridge port print
Flags: D - DYNAMIC; H - HW-OFFLOAD
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, HORIZON
#    INTERFACE        BRIDGE   HW   PVID  PRIORITY  HORIZON
0    vlan10_untagged  bridge1  yes    10  0x80      none
1 DH ether2           bridge1  yes    10  0x80      none
2 DH ether3           bridge1  yes    10  0x80      none
3    vlan20_untagged  bridge1  yes    20  0x80      none
4 DH ether4           bridge1  yes    20  0x80      none
5    vlan_tagged      bridge1  yes     1  0x80      none
6 DH sfp-sfpplus1     bridge1  yes     1  0x80      none

[admin@MikroTik] /interface bridge vlan print
Flags: D - DYNAMIC
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
#   BRIDGE   VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
;;; added by pvid
0 D bridge1        10                  ether2
                                       ether3
;;; added by pvid
1 D bridge1        20                  ether4
2   bridge1        10  sfp-sfpplus1
3   bridge1        20  sfp-sfpplus1

# make necessary changes to interface list members:
/interface list member add list=vlan20_untagged interface=ether5
/interface list member add list=vlan_tagged interface=sfp-sfpplus2

# verify changes in bridge port and vlan menus:
[admin@MikroTik] > /interface bridge port print
Flags: D - DYNAMIC; H - HW-OFFLOAD
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, HORIZON
#    INTERFACE        BRIDGE   HW   PVID  PRIORITY  HORIZON
0    vlan10_untagged  bridge1  yes    10  0x80      none
1 DH ether2           bridge1  yes    10  0x80      none
2 DH ether3           bridge1  yes    10  0x80      none
3    vlan20_untagged  bridge1  yes    20  0x80      none
4 DH ether4           bridge1  yes    20  0x80      none
5 DH ether5           bridge1  yes    20  0x80      none
6    vlan_tagged      bridge1  yes     1  0x80      none
7 DH sfp-sfpplus1     bridge1  yes     1  0x80      none
8 DH sfp-sfpplus2     bridge1  yes     1  0x80      none

[admin@MikroTik] > /interface bridge vlan print
Flags: D - DYNAMIC
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
#   BRIDGE   VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
;;; added by pvid
0 D bridge1        10                  ether2
                                       ether3
;;; added by pvid
1 D bridge1        20                  ether4
                                       ether5
2   bridge1        10  sfp-sfpplus1
                       sfp-sfpplus2
3   bridge1        20  sfp-sfpplus1
                       sfp-sfpplus2

브리지 포트 모니터링

브리지 포트의 현재 상태를 모니터링하려면 monitor 명령어를 사용합니다.

하위 메뉴: /interface bridge port monitor

[admin@MikroTik] /interface/bridge/port monitor [find interface=ether1]
                  interface: ether1
                     status: in-bridge
                    port-id: 0x80.1
                       role: root-port
                  edge-port: no
        edge-port-discovery: yes
        point-to-point-port: yes
               external-fdb: no
               sending-rstp: yes
                   learning: yes
                 forwarding: yes
           actual-path-cost: 20000
    internal-root-path-cost: 20000
       designated-bridge-id: 0x1000.2C:C8:1B:FF:92:F4
   designated-internal-cost: 0
         designated-port-id: 0x80.1
  designated-remaining-hops: 20
                 tx-rx-bpdu: 3/63
        discard-transitions: 0
        forward-transitions: 1
                   tx-rx-tc: 2/0
           topology-changes: 1
       last-topology-change: 2m5s
           multicast-router: no
           hw-offload-group: switch1
          declared-vlan-ids: 1
        registered-vlan-ids: 1

호스트 테이블

브리지 인터페이스에서 학습된 MAC 주소는 호스트 메뉴에서 확인할 수 있습니다. 아래는 확인할 수 있는 매개변수 및 플래그의 테이블입니다.

서브 메뉴: /interface bridge host

모니터링

활성 호스트 테이블을 확인하려면:

[admin@MikroTik] /interface bridge host print
Flags: X - disabled, I - invalid, D - dynamic, L - local, E - external
 #       MAC-ADDRESS        VID ON-INTERFACE            BRIDGE
 0   D   B8:69:F4:C9:EE:D7      ether1                  bridge1
 1   D   B8:69:F4:C9:EE:D8      ether2                  bridge1
 2   DL  CC:2D:E0:E4:B3:38      bridge1                 bridge1
 3   DL  CC:2D:E0:E4:B3:39      ether2                  bridge1

정적 항목

호스트 테이블에 정적 MAC 주소 항목을 추가할 수 있습니다. 이 기능은 특정 유형의 트래픽을 특정 포트를 통해 전달하는 데 사용할 수 있습니다. 정적 호스트 항목의 또 다른 용도는 동적 학습을 비활성화하고 구성된 정적 호스트 항목에만 의존하여 장치 리소스를 보호하는 것입니다. 아래는 호스트 테이블에 정적 MAC 주소 항목을 추가할 때 설정할 수 있는 가능한 매개변수 목록입니다.

하위 메뉴: /interface bridge host

예를 들어, 4C:5E:0C:4D:12:43로 전송되는 모든 트래픽을 ether2를 통해만 전달하도록 요구되는 경우, 다음 명령어를 사용할 수 있습니다:

/interface bridge host
add bridge=bridge interface=ether2 mac-address=4C:5E:0C:4D:12:43

멀티캐스트 테이블

IGMP/MLD 스누핑이 활성화되면 브리지(bridge)는 IGMP/MLD 통신을 수신하기 시작하며, 멀티캐스트 데이터베이스(MDB) 항목을 생성하고 수신된 정보에 따라 포워딩 결정을 내립니다. 링크 로컬 멀티캐스트 목적지 주소 224.0.0.0/24 및 ff02::1을 가진 패킷은 제한되지 않으며 모든 포트 및 VLAN에서 항상 플러딩됩니다. 학습된 멀티캐스트 데이터베이스 항목을 확인하려면 print 명령어를 사용하세요.

서브 메뉴: /interface bridge mdb

[admin@MikroTik] /interface bridge mdb print
Flags: D - DYNAMIC
Columns: GROUP, VID, ON-PORTS, BRIDGE
 #   GROUP              VID  ON-PORTS  BRIDGE
 0 D ff02::2              1  bridge1   bridge1
 1 D ff02::6a             1  bridge1   bridge1
 2 D ff02::1:ff00:0       1  bridge1   bridge1
 3 D ff02::1:ff01:6a43    1  bridge1   bridge1
 4 D 229.1.1.1           10  ether2    bridge1
 5 D 229.2.2.2           10  ether3    bridge1
                             ether2
 6 D ff02::2             10  ether5    bridge1
                             ether3
                             ether2
                             ether4

정적 항목

RouterOS 버전 7.7부터 IPv4 및 IPv6 멀티캐스트 그룹을 위한 정적 MDB 항목을 생성할 수 있습니다.

하위 메뉴: /interface bridge mdb

예를 들어, VLAN 10의 ether2 및 ether3 포트에 멀티캐스트 그룹 229.10.10.10에 대한 정적 MDB 항목을 생성하려면 다음 명령어를 사용합니다:

/interface bridge mdb
add bridge=bridge1 group=229.10.10.10 interface=ether2,ether3 vid=10

결과를 print 명령어로 확인하십시오:

[admin@MikroTik] > /interface bridge mdb print where group=229.10.10.10
Columns: GROUP, VID, ON-PORTS, BRIDGE
 # GROUP         VID  ON-PORTS  BRIDGE
12 229.10.10.10   10  ether2    bridge1
                      ether3

특정 IPv6 멀티캐스트 그룹이 스누핑이 필요하지 않고 모든 포트 및 VLAN에 플러딩되도록 하려면, 브리지 인터페이스 자체를 포함해 모든 VLAN 및 포트에 정적 MDB 항목을 생성할 수 있습니다. 아래 명령어를 사용하여 멀티캐스트 그룹 ff02::2에 대한 정적 MDB 항목을 모든 VLAN 및 포트에 생성합니다(설정에 따라 ports 설정을 수정하세요):

/interface bridge mdb
add bridge=bridge1 group=ff02::2 interface=bridge1,ether2,ether3,ether4,ether5

[admin@MikroTik] > /interface bridge mdb print where group=ff02::2
Flags: D - DYNAMIC
Columns: GROUP, VID, ON-PORTS, BRIDGE
 #   GROUP    VID  ON-PORTS  BRIDGE
 0   ff02::2                 bridge1
15 D ff02::2    1  bridge1   bridge1
16 D ff02::2   10  bridge1   bridge1
                   ether2
                   ether3
                   ether4
                   ether5
17 D ff02::2   20  bridge1   bridge1
                   ether2
                   ether3
18 D ff02::2   30  bridge1   bridge1
                   ether2
                   ether3

브리지 하드웨어 오프로딩

장치에 내장된 스위치 칩이 있는 경우 여러 포트를 함께 전환할 수 있습니다. 브리지는 CPU 자원을 소비하는 소프트웨어 기능이지만, 브리지 하드웨어 오프로딩 기능을 사용하면 내장된 스위치 칩을 통해 패킷을 전달할 수 있습니다. 이 기능을 올바르게 구성하면 더 높은 전송 속도를 달성할 수 있습니다.

이전 버전(RouterOS v6.41 이전)에서는 여러 포트를 함께 전환하려면 마스터 포트 속성을 사용해야 했지만, RouterOS v6.41에서는 이 속성이 브리지 하드웨어 오프로딩 기능으로 대체되었습니다. 이 기능은 포트를 전환하고 스패닝 트리 프로토콜(STP)과 같은 일부 브리지 기능을 사용할 수 있도록 합니다.

이전 버전(RouterOS v6.41 이전)에서 업그레이드할 경우, 기존 마스터 포트 구성은 자동으로 새로운 브리지 하드웨어 오프로딩 구성으로 변환됩니다. 신규 버전(RouterOS v6.41 및 이후 버전)에서 이전 버전(RouterOS v6.41 이전)으로 다운그레이드할 경우 구성은 다시 변환되지 않으며, 하드웨어 오프로딩이 없는 브리지가 생성됩니다. 이 경우 장치를 재구성하여 이전 master-port 구성을 사용해야 합니다.

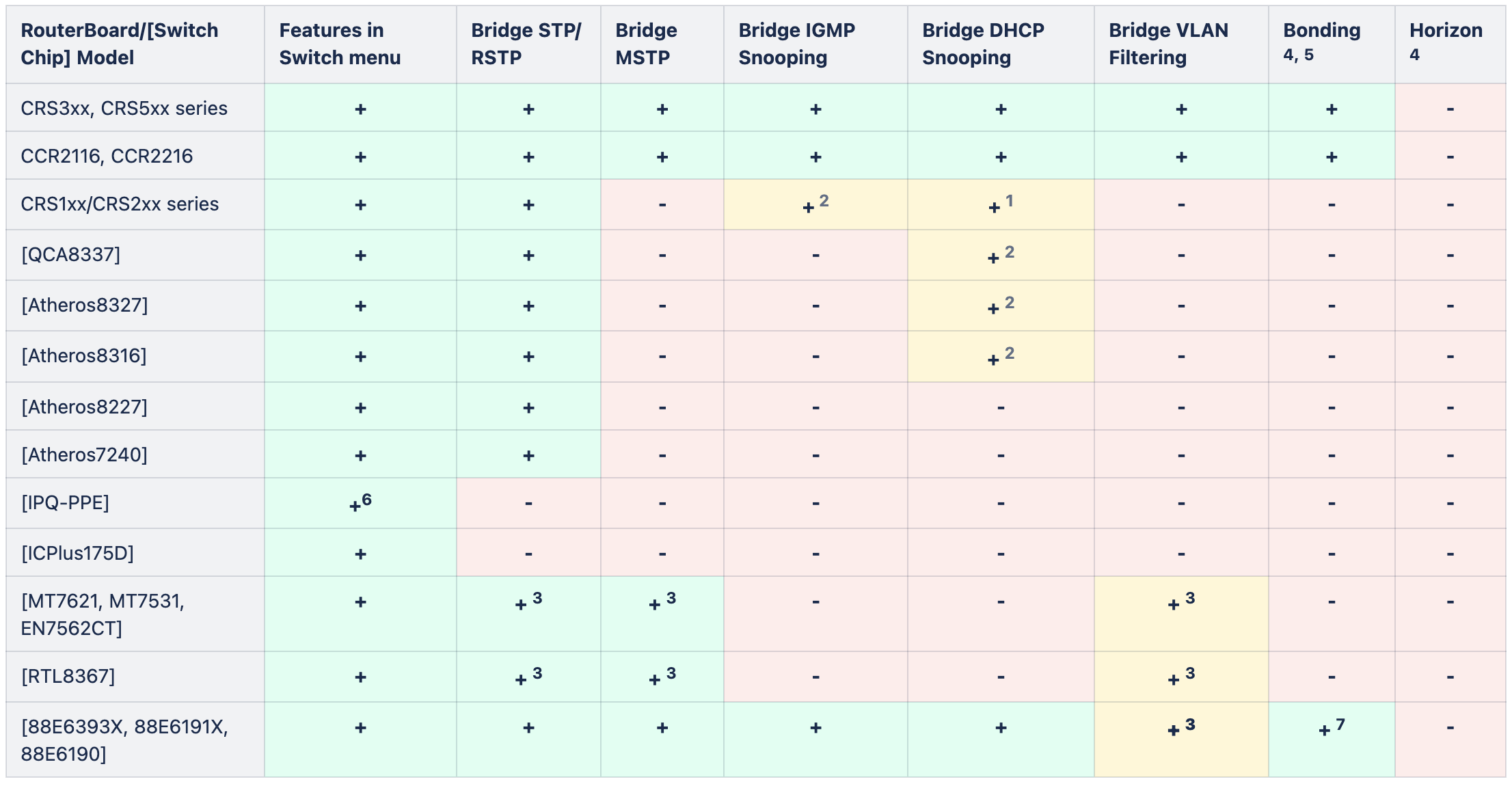

다음은 하드웨어 오프로딩을 지원(+)하거나 비활성화(-)-하는 장치 및 기능 목록입니다:

각주:

1. 이 기능은 VLAN 전환 환경에서 정상적으로 작동하지 않습니다. 단일 VLAN에 대해 DHCP 패킷을 정확히 스누핑할 수 있지만, 이를 위해 DHCP 메시지가 ACL 규칙을 사용하여 올바른 VLAN 태그로 태그가 지정되어야 합니다. 예를 들어, /interface ethernet switch acl add dst-l3-port=67-68 ip-protocol=udp mac-protocol=ip new-customer-vid=10 src-ports=switch1-cpu. DHCP 옵션 82에는 VLAN-ID에 대한 정보가 포함되지 않습니다.
2. 이 기능은 VLAN 스위칭 환경에서 정상적으로 작동하지 않습니다.
3. HW VLAN 필터링 및 R/M/STP 기능은 RouterOS 7.1에서 RTL8367, MT7621, MT7531, EN7562CT에 추가되었습니다. 스위치는 다른 이더넷 유형 0x88a8 또는 0x9100(0x8100만 지원)을 지원하지 않으며 태그 스택도 지원하지 않습니다. 이러한 기능을 사용하면 HW 오프로드가 비활성화됩니다.
4. HW 오프로드는 특정 브리지 포트에만 적용되며 전체 브리지에는 적용되지 않습니다.
5. 802.3ad 및 balance-xor 모드만 HW 오프로드 가능합니다. 다른 본딩 모드는 HW 오프로드를 지원하지 않습니다.
6. 현재 IPQ-PPE 스위치 칩의 HW 오프로드 브리지 지원은 여전히 개발 중입니다. 기본 설정인 HW 오프로드 미지원 브리지(RSTP 활성화)를 사용하시기를 권장합니다.
7. 802.3ad 모드는 R/M/STP가 활성화된 브리지와만 호환됩니다..

RouterOS v6.41 이전 버전에서 업그레이드할 경우, 마스터 포트 구성만 변환됩니다. 각 마스터 포트에 브리지(bridge)가 생성됩니다. VLAN 구성은 변환되지 않으며 변경하지 않아야 합니다. 장치에 맞는 VLAN 스위칭 구성을 확인하려면 기본 VLAN 스위칭 가이드를 참고하세요.

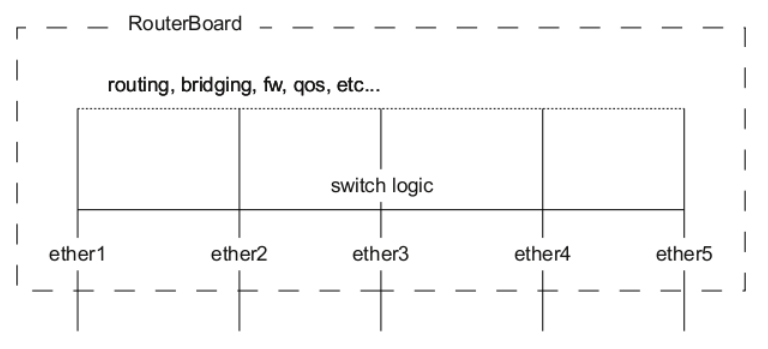

브리지 하드웨어 오프로딩은 포트 스위칭과 유사하지만 더 많은 기능을 제공합니다. 하드웨어 오프로딩을 활성화하면 내장된 스위치 칩이 스위칭 논리를 사용하여 패킷을 처리하도록 허용됩니다. 아래 다이어그램은 소프트웨어 관련 작업 전에 스위칭이 발생함을 보여줍니다.

포트 중 하나에 수신된 패킷은 항상 스위치 로직을 먼저 통과합니다. 스위치 로직은 패킷이 어떤 포트에 전송되어야 하는지 결정합니다(이 결정은 일반적으로 패킷의 목적지 MAC 주소에 따라 이루어지지만, 패킷과 구성에 따라 다른 기준이 적용될 수 있습니다). 대부분의 경우 패킷은 RouterOS에 표시되지 않습니다(통계만 패킷이 통과했음을 표시합니다). 이는 패킷이 스위치 칩에서 이미 처리되어 CPU에 도달하지 않았기 때문입니다.

특정 상황에서는 패킷을 CPU에서 처리하도록 허용할 수 있지만, 이는 일반적으로 스위치 CPU 포트(또는 브리지 VLAN 필터링 시나리오에서 브리지 인터페이스)로 패킷을 전달하는 것으로 불립니다. 이 경우 CPU가 패킷을 처리하고 전달할 수 있습니다. 패킷을 CPU 포트로 전달하면 다른 네트워크로 패킷을 라우팅하거나 트래픽 제어 및 기타 소프트웨어 관련 패킷 처리 작업을 수행할 수 있습니다. 패킷이 CPU에서 처리되도록 허용하려면 사용 중인 장치와 요구사항에 따라 특정 구성 변경이 필요합니다(가장 일반적으로 패킷을 CPU로 전달하는 것은 VLAN 필터링 설정 시 필요합니다). 특정 장치의 매뉴얼 페이지를 확인하세요:

• CRS1xx/2xx 시리즈 스위치
• CRS3xx, CRS5xx 시리즈 스위치 및 CCR2116, CCR2216 라우터
• CRS 시리즈가 아닌 스위치

일부 브리지 및 이더넷 포트 속성은 스위치 칩 설정과 직접적으로 관련되어 있습니다. 이러한 속성을 변경하면 스위치 칩 리셋이 발생할 수 있으며, 이 경우 설정 변경이 적용되기까지 스위치 칩에 연결된 모든 이더넷 포트가 일시적으로 비활성화됩니다. 생산 환경에서 속성을 변경할 때는 이 점을 반드시 고려해야 합니다. 이러한 속성에는 DHCP 스누핑, IGMP 스누핑, VLAN 필터링, L2MTU, 흐름 제어 등이 포함됩니다. 스위치 칩 리셋을 유발할 수 있는 정확한 설정은 장치 모델에 따라 다릅니다.

CRS1xx/2xx 시리즈 스위치는 스위치 칩당 다중 하드웨어 오프로드 브리지를 지원합니다. 다른 모든 장치는 스위치 칩당 단일 하드웨어 오프로드 브리지만 지원합니다. hw=yes/no 매개변수를 사용하여 하드웨어 오프로드를 사용할 브리지를 선택합니다.

예시

브리지 구성 및 하드웨어 오프로드 활성화 시 포트 전환:

/interface bridge
add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether2 hw=yes
add bridge=bridge1 interface=ether3 hw=yes
add bridge=bridge1 interface=ether4 hw=yes
add bridge=bridge1 interface=ether5 hw=yes

하드웨어 오프로딩이 활성화되어 있는지 확인하려면 “H” 플래그를 확인하세요:

[admin@MikroTik] /interface bridge port print
Flags: X - disabled, I - inactive, D - dynamic, H - hw-offload
 #     INTERFACE       BRIDGE       HW  PVID PRIORITY  PATH-COST INTERNAL-PATH-COST    HORIZON
 0   H ether2          bridge1      yes    1     0x80         10                 10       none
 1   H ether3          bridge1      yes    1     0x80         10                 10       none
 2   H ether4          bridge1      yes    1     0x80         10                 10       none
 3   H ether5          bridge1      yes    1     0x80         10                 10       none

RouterOS v6.41 및 이후 버전에서 포트 전환은 브리지 구성으로 수행됩니다. RouterOS v6.41 이전 버전에서는 포트 전환이 마스터 포트 속성을 사용하여 수행되었습니다.

브리지 VLAN 필터링

브리지 VLAN 필터링은 브리지 내에서 VLAN 인식 Layer 2 포워딩 및 VLAN 태그 수정 기능을 제공합니다. 이 기능 세트는 브리지 동작을 전통적인 이더넷 스위치와 더 유사하게 만들고, VLAN 인터페이스가 브리지된 구성과 비교할 때 스패닝 트리 호환성 문제를 극복할 수 있습니다. 브리지 VLAN 필터링 구성은 STP(IEEE 802.1D), RSTP(IEEE 802.1W) 표준 준수를 위해 강력히 권장되며, RouterOS에서 MSTP(IEEE 802.1s) 지원을 활성화하기 위해 필수적입니다.

주 VLAN 설정은 vlan-filtering로, 브리지 내 VLAN 인식 및 VLAN 태그 처리를 전역적으로 제어합니다. vlan-filtering=no로 구성되면 브리지는 VLAN 태그를 무시하고 공유 VLAN 학습(SVL) 모드로 작동하며 패킷의 VLAN 태그를 수정할 수 없습니다. vlan-filtering를 활성화하면 모든 브리지 VLAN 관련 기능과 독립형 VLAN 학습(IVL) 모드가 활성화됩니다. Layer2 포워딩을 위해 포트를 연결하는 것 외에도 브리지 자체도 인터페이스이므로 포트 VLAN ID(pvid)를 갖습니다.

현재 CRS3xx, CRS5xx 시리즈 스위치, CCR2116, CCR2216 라우터 및 RTL8367, 88E6393X, 88E6191X, 88E6190, MT7621, MT7531, EN7562CT 스위치 칩(RouterOS v7부터)은 브리지 VLAN 필터링과 하드웨어 오프로딩을 동시에 사용할 수 있습니다. 다른 장치들은 브리지 VLAN 필터링이 활성화된 경우 내장 스위치 칩의 이점을 사용할 수 없습니다. 다른 장치들은 기본 VLAN 스위칭 가이드에 설명된 방법에 따라 구성해야 합니다. 부적절한 구성 방법을 사용할 경우 네트워크에서 전송 속도 문제가 발생할 수 있습니다.

브리지 VLAN 테이블

브리지 VLAN 테이블은 각 VLAN에 대한 포트 매핑과 출력 VLAN 태그 동작을 나타냅니다. 태그가 지정된 포트는 해당 VLAN ID 태그를 포함한 프레임을 전송합니다. 태그가 지정되지 않은 포트는 프레임을 전송하기 전에 VLAN 태그를 제거합니다. 프레임 유형이 admit-all 또는 admit-only-untagged-and-priority-tagged로 설정된 브리지 포트는 pvid VLAN에 태그가 지정되지 않은 포트로 자동 추가됩니다.

하위 메뉴: /interface bridge vlan

vlan-ids 매개변수는 VLAN 세트 또는 범위를 지정하는 데 사용할 수 있지만, 단일 브리지 VLAN 테이블 항목에 여러 VLAN을 지정하는 것은 태그가 지정된 포트에만 사용해야 합니다. 액세스 포트에 여러 VLAN이 지정된 경우, PVID 값과 무관하게 태그가 지정되지 않은 패킷이 잘못된 액세스 포트를 통해 전송될 수 있습니다.

브리지 VLAN 필터링을 사용할 때 필요한 모든 인터페이스를 브리지 VLAN 테이블에 추가했는지 확인하십시오. 동일한 장치에서 브리지 VLAN 필터링을 사용하는 포트 통해 라우팅 기능이 정상적으로 작동하려면 브리지 인터페이스에 액세스를 허용해야 합니다(HW 오프로드 VLAN 필터링이 사용되는 경우 스위치 CPU 포트가 자동으로 포함됩니다, 예를 들어 CRS3xx 시리즈 스위치에서), 이는 브리지 인터페이스를 VLAN 테이블에 직접 추가하거나, 태그된 트래픽의 경우 브리지 인터페이스를 태그된 포트로서 추가하고 브리지 인터페이스에 VLAN 인터페이스를 생성하여 수행할 수 있습니다. 예시는 인터-VLAN 라우팅 및 관리 포트 섹션에서 확인할 수 있습니다.

CPU에 액세스를 허용하면 특정 포트에서 실제 라우터/스위치로 액세스가 허용됩니다. 이는 항상 바람직하지 않을 수 있습니다. 특정 VLAN ID 및 포트에서 CPU 액세스가 허용될 경우 장치를 보호하기 위해 적절한 방화벽 필터 규칙을 구현해야 합니다. 방화벽 필터 규칙을 사용하여 특정 서비스에만 액세스를 허용하도록 설정하십시오.

브리지 VLAN 필터링이 잘못 구성되면 보안 문제가 발생할 수 있습니다. 생산 환경에 장치를 배포하기 전에 브리지 VLAN 테이블이 어떻게 작동하는지 완전히 이해하십시오.

브리지 포트 설정

각 브리지 포트는 VLAN 관련 설정을 다수 포함하며, 이는 태그가 없는 VLAN 멤버십, VLAN 태그 지정/해제 동작 및 VLAN 태그 존재 여부에 따른 패킷 필터링을 변경할 수 있습니다.

하위 메뉴: /interface bridge port

브리지 호스트 테이블

브리지 호스트 테이블은 학습된 MAC 주소를 모니터링할 수 있습니다. vlan-filtering가 활성화된 경우 학습된 VLAN ID도 표시됩니다(독립형 VLAN 학습 또는 IVL 활성화).

[admin@MikroTik] > /interface bridge host print where !local
Flags: X - disabled, I - invalid, D - dynamic, L - local, E - external
 #       MAC-ADDRESS        VID ON-INTERFACE       BRIDGE
 0   D   CC:2D:E0:E4:B3:AA  300 ether3             bridge1
 1   D   CC:2D:E0:E4:B3:AB  400 ether4             bridge1

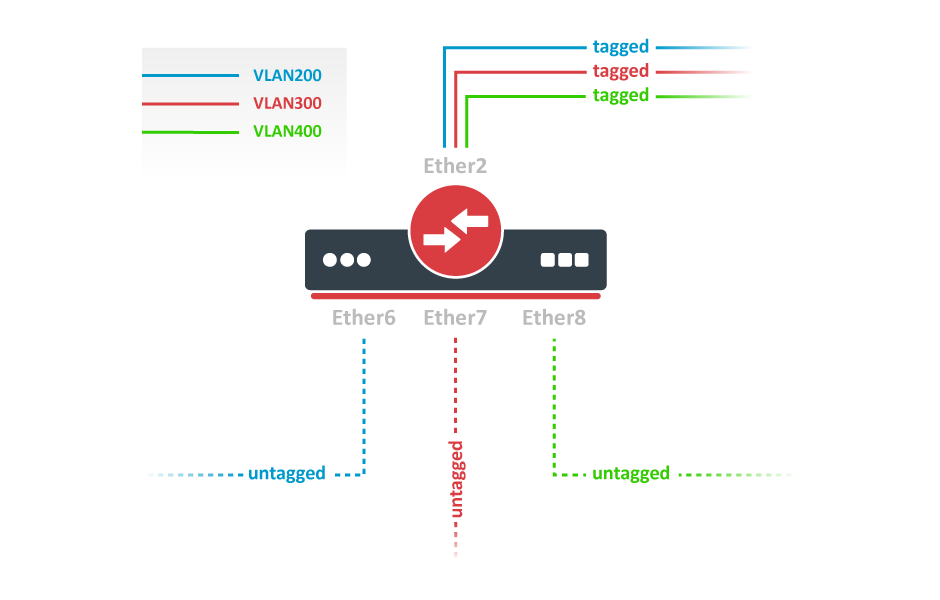

VLAN 예시 - 트렁크 포트와 액세스 포트

비활성화된 vlan-filtering를 사용하여 브리지 생성 VLAN이 완전히 구성되기 전에 장치에 대한 액세스를 잃지 않도록 합니다. 브리지에 관리 액세스가 필요한 경우 관리 액세스 구성 섹션을 참조하십시오.

/interface bridge
add name=bridge1 vlan-filtering=no

브리지 포트를 추가하고 액세스 포트의 pvid를 지정하여 해당 포트의 태그가 없는 트래픽을 지정된 VLAN에 할당합니다. frame-types 설정을 사용하여 태그가 있는 패킷 또는 태그가 없는 패킷만 허용합니다.

/interface bridge port
add bridge=bridge1 interface=ether2 frame-types=admit-only-vlan-tagged
add bridge=bridge1 interface=ether6 pvid=200 frame-types=admit-only-untagged-and-priority-tagged
add bridge=bridge1 interface=ether7 pvid=300 frame-types=admit-only-untagged-and-priority-tagged
add bridge=bridge1 interface=ether8 pvid=400 frame-types=admit-only-untagged-and-priority-tagged

브리지 VLAN 항목을 추가하고 해당 항목에 태그가 지정된 포트를 지정합니다. frame-types가 admit-only-untagged-and-priority-tagged로 설정된 브리지 포트는 pvid VLAN에 태그가 지정되지 않은 포트로 자동으로 추가됩니다.

/interface bridge vlan
add bridge=bridge1 tagged=ether2 vlan-ids=200
add bridge=bridge1 tagged=ether2 vlan-ids=300
add bridge=bridge1 tagged=ether2 vlan-ids=400

최종적으로 VLAN 구성 완료 후 브리지 VLAN 필터링을 활성화합니다.

/interface bridge set bridge1 vlan-filtering=yes

선택적 단계는 브리지 인터페이스에서 frame-types=admit-only-vlan-tagged를 설정하여 기본 무태그 VLAN 1 (pvid=1)을 비활성화하는 것입니다.

/interface bridge set bridge1 frame-types=admit-only-vlan-tagged

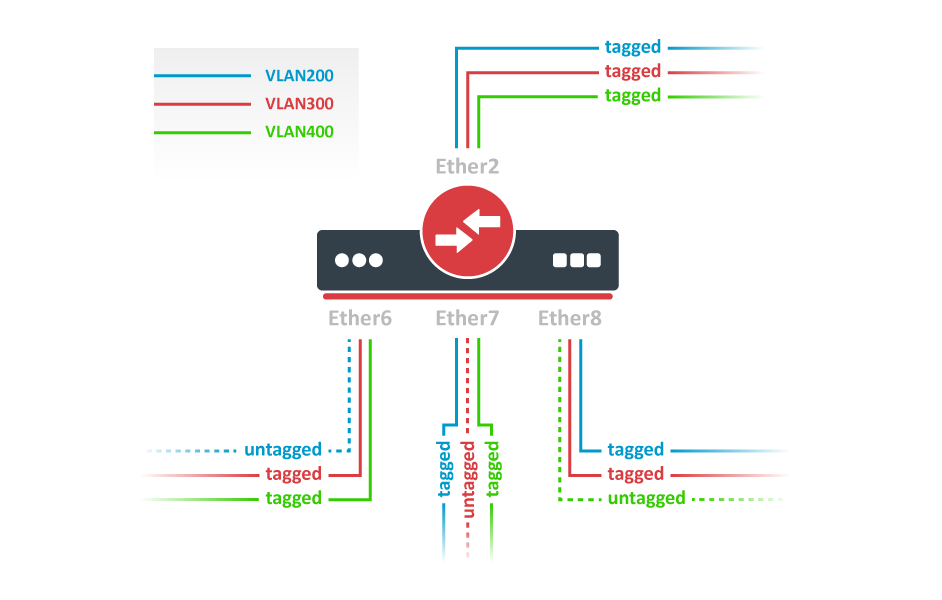

VLAN 예시 - 트렁크 포트와 하이브리드 포트

vlan-filtering를 비활성화한 브리지(bridge)를 생성하여 VLAN이 완전히 구성되기 전에 라우터에 대한 액세스를 잃지 않도록 합니다. 브리지에 관리 액세스가 필요한 경우 관리 액세스 구성 섹션을 참조하십시오.

/interface bridge
add name=bridge1 vlan-filtering=no

브리지 포트를 추가하고 하이브리드 VLAN 포트에 pvid를 지정하여 태그가 없는 트래픽을 지정된 VLAN에 할당합니다. frame-types 설정을 사용하여 ether2에서 태그가 있는 패킷만 수락합니다.

/interface bridge port
add bridge=bridge1 interface=ether2 frame-types=admit-only-vlan-tagged
add bridge=bridge1 interface=ether6 pvid=200
add bridge=bridge1 interface=ether7 pvid=300
add bridge=bridge1 interface=ether8 pvid=400

브리지 VLAN 항목을 추가하고 해당 항목에 태그가 지정된 포트를 지정합니다. 이 예시에서는 출력 VLAN 태그 지정도 ether6, ether7, ether8 포트에 적용되어 이들을 하이브리드 포트로 변환합니다. frame-types가 admit-all로 설정된 브리지 포트는 자동으로 pvid VLAN의 태그가 없는 포트로 추가됩니다.

/interface bridge vlan
add bridge=bridge1 tagged=ether2,ether7,ether8 vlan-ids=200
add bridge=bridge1 tagged=ether2,ether6,ether8 vlan-ids=300
add bridge=bridge1 tagged=ether2,ether6,ether7 vlan-ids=400

최종적으로 VLAN 구성 완료 후 브리지 VLAN 필터링을 활성화합니다.

/interface bridge set bridge1 vlan-filtering=yes

선택적 단계는 브리지 인터페이스에서 frame-types=admit-only-vlan-tagged를 설정하여 기본 무태그 VLAN 1 (pvid=1)을 비활성화하는 것입니다.

/interface bridge set bridge1 frame-types=admit-only-vlan-tagged

액세스 포트를 태그가 없는 포트로 추가할 필요는 없습니다. 왜냐하면 이들은 pvid에 지정된 VLAN ID를 가진 태그가 없는 포트로 동적으로 추가되기 때문입니다. pvid가 동일한 모든 포트는 단일 항목으로 태그가 없는 포트로 추가됩니다. 브리지 자체도 포트이며 pvid값을 가지고 있다는 점을 고려해야 합니다. 이는 브리지 포트도 동일한 pvid를 가진 포트에 대해 태그가 없는 포트로 추가된다는 의미입니다. 이 동작을 회피하려면 모든 포트(트렁크 포트와 브리지 자체 포함)에 다른 pvid를 설정하거나, frame-type을 accept-only-vlan-tagged로 설정할 수 있습니다.

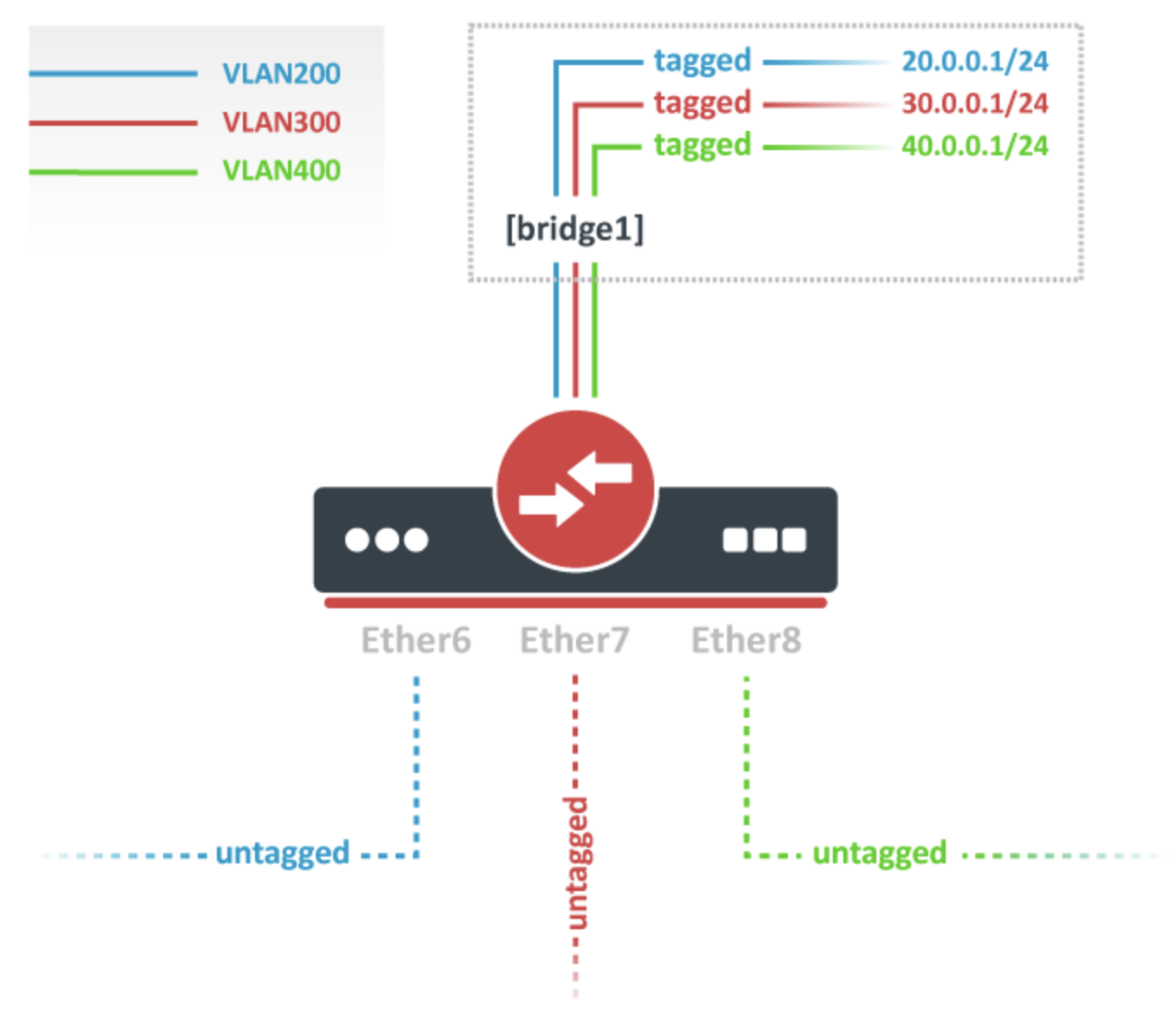

VLAN 예시 - 브리지 통한 인터VLAN 라우팅
